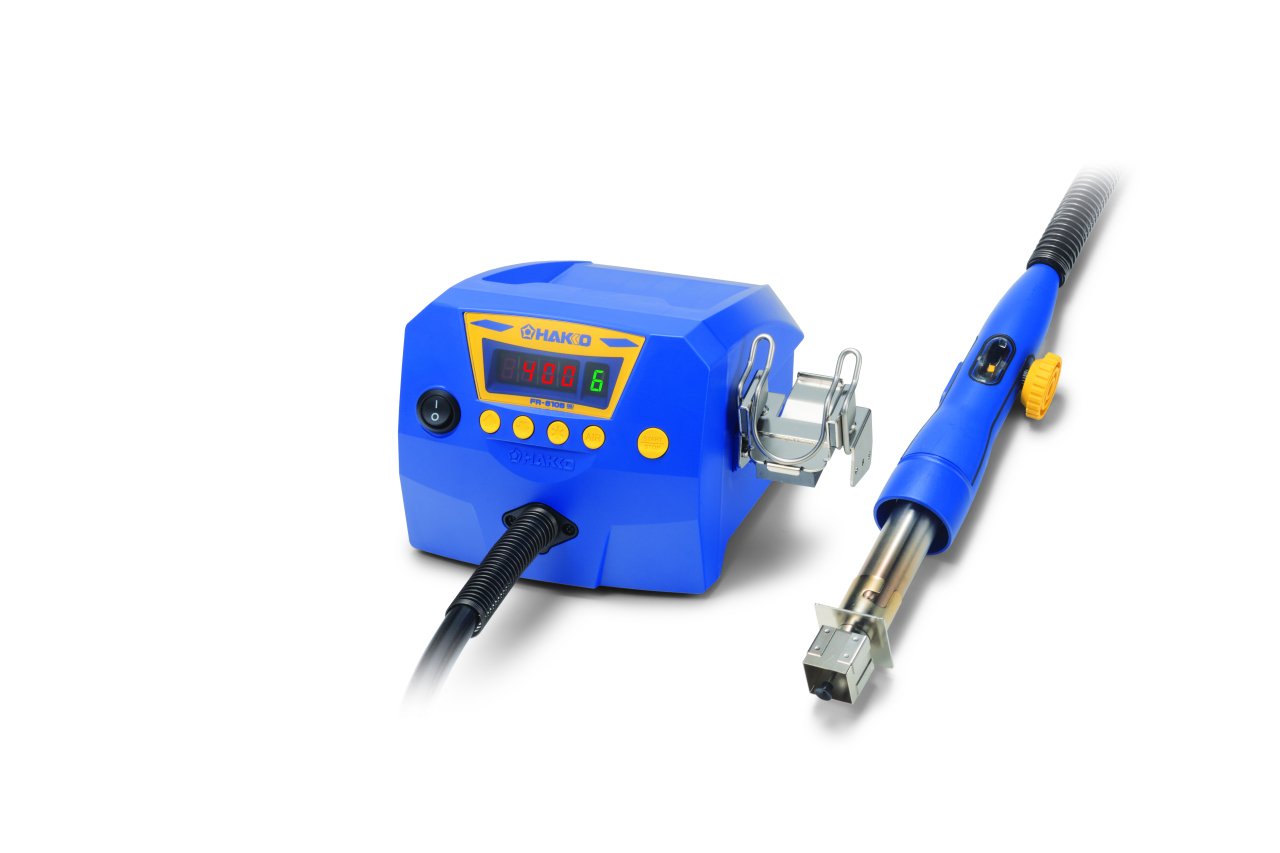

FR-810B SMD Sıcak Hava İstasyonu;
- 670W yüksek güç ve büyük hacimli sıcak hava iş verimliliğini artırır.
- Komponentlerin kolay ve güvenli bir şekilde çıkarılması için vakum toplama işlevi.
- Zincir Ön Ayar fonksiyonu ile basit bir termal profil oluşturma imkanı sağlar.
Yüksek güç ve geniş hava hacmi
SMD yeniden işleme istasyonunun daha da gelişmesi
Komponentlerin hızlı bir şekilde çıkarılması için yüksek güç ve büyük hacimli sıcak hava
Yüksek üfleme hacmi ve yüksek çıkış gerektiren yüksek ısı kapasiteli devre kartlarının ve yüksek basınçlı montaj yüzeyleri için uygun üfleme hacmi ve yüksek çıkış için yeterli sıcak hava akışının onarımı için güçlü sıcak hava akımı sağlayabilen bir araç.
Verimlilik artışı
Yüksek hacimli hava akımı ve yüksek FR-810B çıkışı, aynı modelin geleneksel bir model kullanıldığında gereken zamanın üçte birinde yapılmasını mümkün kılar. Bu, kartlar ve komponentler üzerindeki termal etkiyi azaltır.
* Seçilen maksimum sıcaklık ve hava akımı ayarları ile 200°C'ye ısıtılacak bir seramik levha üzerine lehimlenmiş konnektör bölümleri için geçen zamanın incelenmesi
* Yaklaşık 4 mm çapında tek nozul kullanılmıştır.
FR-810B'nin İyileştirmeleri
FR-810'un özelliklerinin yanı sıra, yüksek güç ve geniş hava hacmi, FR-810B'ye yeni vakum toplama ve alma göstergesi fonksiyonları verilmiştir.
2 yeni işlev, bir komponentin PWB'ye zarar vermeden çıkarılmasını mümkün kılar.
Sıcaklık özelliklerinin iyileştirilmesi için yeni tip nozullar
Yeni nozul, nozulun üst kısmındaki delikler nedeniyle oluşan nozulun içindeki sıcak hava taşınımı ile uniform ısıtma ile iş verimliliğini arttırır. (Sadece BGA memesi ile)
Vakum toplama işlevi
Vakum toplama işlevi, bir emme pedi ve vakumu ile bir komponenti almaktır. Sıcak hava lehim bağlantılarını erittikten sonra bir komponenti alır.
Alma göstergesi
Alma fonksiyonunun ön ayarıyla, lehim eritildiğinde komponent otomatik olarak alınabilir. Komponent ve lehim ek yerleri bile bir meme başlığı sayesinde görülmese bile, kolay ve güvenli bir şekilde alınması mümkündür.
Geleneksel HAKKO nozulları kullanın
Projeksiyon parçasını hizalayın, geleneksel nozulu ısıtıcı borusuna takın.
* HAKKO FR-810'un ısıtıcı boru (artık üretilmiyor) iki projeksiyon parçasına sahiptir. Geleneksel nozulu kullanmak için, dönüştürme adaptörünü satın aldığınız HAKKO FR-810 içinde bulunan ısıtıcı borunun üzerine standart aksesuarlardan biri olarak yerleştirin.
Basit nozul çıkarma ve kolay bakım
Memeler, birçok farklı komponent tipi için hızlı bir şekilde değiştirilebilir.
Ek olarak, geleneksel nozullar uyumludur. Isıtıcılar da kolayca ve güvenli bir şekilde değiştirilebilir.
Zamanlayıcı işlevi
Zamanlayıcı işlevi çalışma süresini kontrol etmektir.
Bu, parçaların aşırı ısınmasını önlemeye yardımcı olabilir ve genel yeniden işleme kalitesini iyileştirebilir.
Basit bir termal profil oluşturmak için zincir ön ayarları işlevi
Zincir ön ayarları işlevi, önceden ayarlanmış birkaç koşulu birleştirerek basit bir termal profil oluşturmaktır. (5 adıma kadar) Bu, çalışma süresini standartlaştırarak, aşırı ısınmayı önleyerek, işlemin tekrarlanabilirliğini artırarak ve yeniden işleme işlerini zorlaştırarak iş verimliliğini çok artırabilir.
Otomatik uyku ve otomatik kapanma özellikleri
Güvenliği sağlamak ve güç tasarrufu sağlamak için, el cihazı tutucuya yerleştirildiğinde, otomatik uyku fonksiyonu devreye girecek ve otomatik olarak soğumaya başlayacaktır.
El aleti, el aleti tutucusundan çıkarılmadıysa (örn., Bir eleme armatüründe kullanma) ve 30 dakika boşta kalırsa, otomatik kapatma işlevi etkinleşir. Otomatik olarak kapanacaktır.
Ayarlara erişim şifre işlevi ile sınırlandırılabilir.
Tutuş fikstürü, kart tutucu ve Alt ısıtıcı kullanımıyla çalışma koşulları daha da sıkı bir şekilde kontrol edilebilir.
Düşük maliyetli bir yeniden işleme sistemi, bir alt ısıtıcı, bir tutamak tertibatı ve bir kart tutucu ile monte edilebilir.
Paketleme Listesi
El aleti, Nozul (Φ 4 mm), El aleti tutacağı, Vakum borusu kontrol düğmesi L (vidalı), Tamponlar (her biri 2 adet Ø3 mm, Ø5 mm, Ø7,6 mm), Isıya dayanıklı ped, Güç Kablosu, Sıcaklık dağıtım tablosu, kullanım kılavuzu
Model No. | FR-810B |
Güç tüketimi | AC100V 700W AC110V: 840W AC120V: 820W AC220V: 1.100W AC230V: 1.200W AC240V: 1.300W |
Sıcaklık aralığı | 50 - 600ºC |
İstasyon
Güç tüketimi | 30W |
Hava akımı | 1-9 (5 - 115L / dak) |
Boyutlar | 160 (W) × 145 (H) × 220 (D) mm |
Ağırlık | 1.5kg |
El tutamağı (Sıcak hava)
Güç tüketimi | AC100V :670W AC110V: 810W AC120V: 790W AC220V: 1.070W AC230V: 1.170W AC240V: 1.270W |
Standart meme | Φ4mm (No. N51-02) |
Toplam uzunluk | 250mm |
Ağırlık | 180g |
* El aleti için toplam uzunluk ve ağırlık (kordonsuz, standart nozul)
* Hava akışı kapasitesi, serbest akış olarak değerlendirilir. Çeşitli nozullar tarafından oluşturulan kısıtlamalar, maksimum hava akışı kapasitesini azaltabilir.
